レガシィB4 Androidカーナビkasuvar KAR7S動作試験
レガシィB4(TA-BE5)にAndroidカーナビkasuvar KAR7Sを導入した記録です。
レガシィB4(TA-BE5)に取り付けてから動作不良があっては、修理に出すにも大変です。
商品到着後の外観目視検査と付属品の確認を行い問題が無かったので机上で電源を接続し動作試験を行いまいした。
kasuvar KAR7S動作試験
12V30Aの直流電源出力を分岐し常時電源とACC電源に接続しました。
ACC電源を抜き差しすることでエンジンのON/OFFとしました。
外部スピーカーにフロントスピーカーコードを接続しました。
付属コネクターを本体背面のコネクター端子に接続しました。
GPSアンテナを本体背面のコネクター端子に接続しました。
Wi-Fiは、家の無線lanに接続しました。
ラジオアンテナを本体背面のコネクター端子に接続しリード線を繋ぎアンテナの代わりとしました。
テレビ用レコーダーのビデオ出力をバックカメラとして接続しました。
私の手持ちテスターではレンジを12Aとするため10mA以下の値は測定できません。
| 項目 | 測定結果 |
| 接続のみ電流値 | 10mA以下 |
| 起動時電流値 | max0.81A変動 |
| 起動後電流値 | max0.86A変動 |
| 音楽再生(Vol4)、ナビ表示 | max0.65A変動 |
| 待機電流値（ACC OFF） | 420mA＞約1分36秒後10mA以下 |
| 初回起動時間 | 約65秒 |
| 2回目起動時間 | 約2秒（音楽再生約3秒、MAPS_ME起動約17秒） |

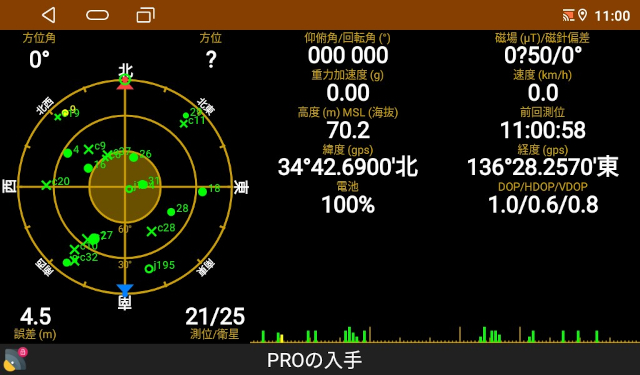

室内南側窓、GPSアンテナ設置時の受信状況
設定をしないと動作確認出来ない為、設定を変更し動作試験を行いました。（設定変更に掲載しています）
- アクセサリ電源をのON/OFFを2分間隔で5回行いましたが毎回約2秒で起動しました。
- GPSの受信が出来る事を確認しました。（別途インストールしたアプリ「GPS Status & Toolbox」で確認）
- ラジオ、FM/AMとも室内リード線ですが受信出来ました。
- 音楽、別途マイクロSDカードにMP3ファイルを入れた物を挿入し再生確認しました。
レコーダーの映像、アシストライン表示有
- スーピーカーをフロントからリアに接続替え、音が鳴る事を確認しました。
- カーナビ(GoogleMapが標準）のアプリで、現在位置表示しました。
- リバース信号配線に+12Vを接続、バックカメラの画像が表示されることを確認しました。
- Wi-Fiは、家の無線lanとスマホテザリングを切替、何れの場合もネット接続が出来ている事を確認しました。
- 動作時にオートアンテナ、AMPコントロール、カメラ電源端子に+12V電圧が印加されることが確認しました。
- 内蔵と外部マイクの音声がそれぞれ認識することが確認しました。
kasuvar KAR7Sシステム情報
システム不具合がありカスタマーサービスに連絡すると、この情報を聞かれる様です。
