勝手口照明LED化

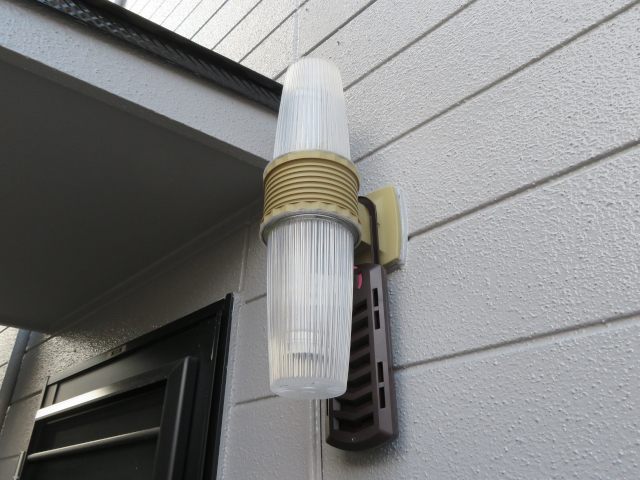

我が家の勝手口照明は、写真の様な物で蛍光灯は直管10W形が付いています。
照明器具ごとLEDタイプの物に交換しても良いのですが、家を建てた時から使っている照明に愛着があり蛍光灯部分のみをLEDの物と交換することにしました。
勝手口照明（直管10W形）を蛍光灯型LEDランプに取り替えた情報を掲載しています。
LED蛍光灯購入

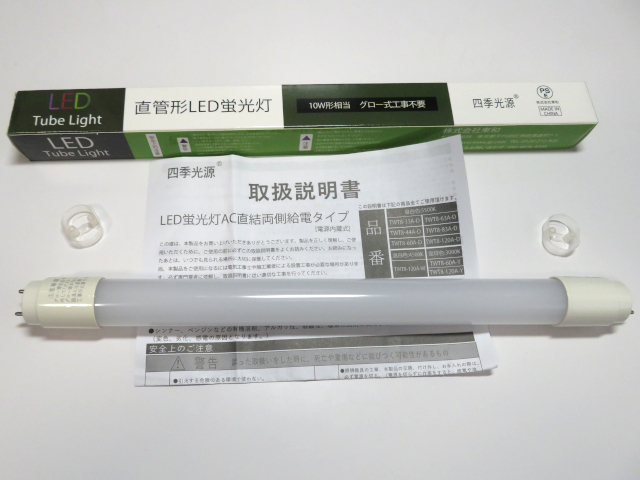

今回使用した蛍光灯型LEDランプは、四季光源の「LED蛍光灯 10W形 直管 33cm 昼白色」という製品です。
Amazonで送料込み980円で購入しました。
配線工事の説明書が付属していました。
LED蛍光灯内配線工事回路図
グロー球タイプの場合は、グロー球を外して取り付け可能とありますが、この方法はあまり良くないと思っています。
わざわざ安定器を通して電源を供給するのは電気の消費が勿体無いこと、安定器等の寿命も考えると不要な物は全て外して配線替えを行います。

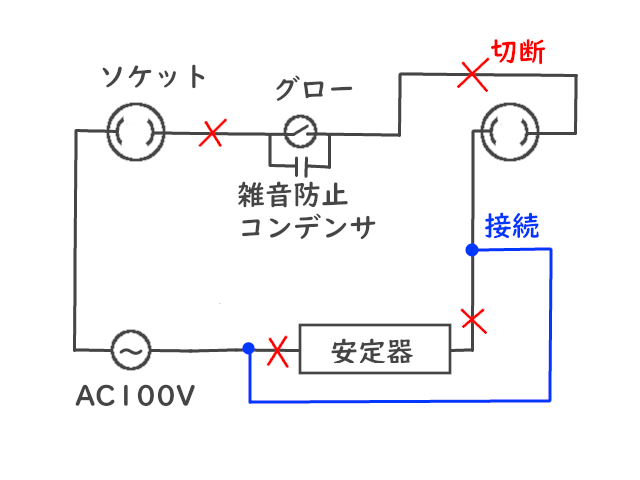

蛍光灯内の配線図です。
蛍光灯ソケットに刺さる蛍光ランプ部分がLEDランプに代わります。
蛍光灯ソケット両端にAC100Vの電源を直接接続するよう配線を変えます。
赤色✕印の部分は切断します。
安定器側で外した箇所は接続します。
LED化蛍光灯内配線作業等
屋外塗装を行った際に職人さんが丁寧に塗装してくれています。
反面、玄関灯と外壁が接する箇所もしっかり塗装されていて玄関灯を取外す事が出来ず作業出来るように分解しました。
上下のカバーは反時計回りに回して外しました。

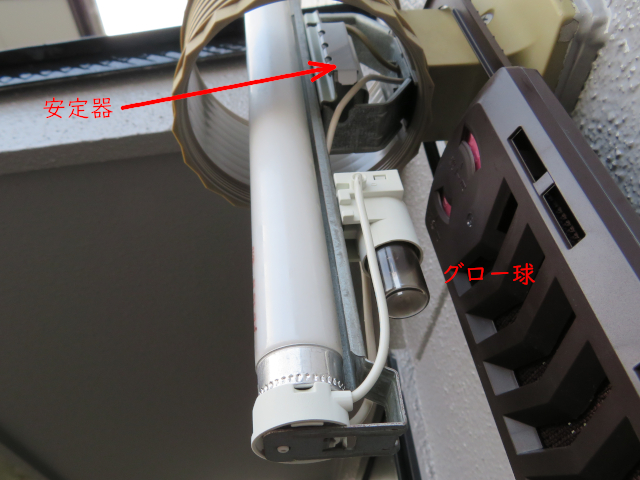

蛍光灯とグロー球を外しました。
テスターで導通を調べ「LED蛍光灯内配線工事回路図」と同じである事を確認しました。

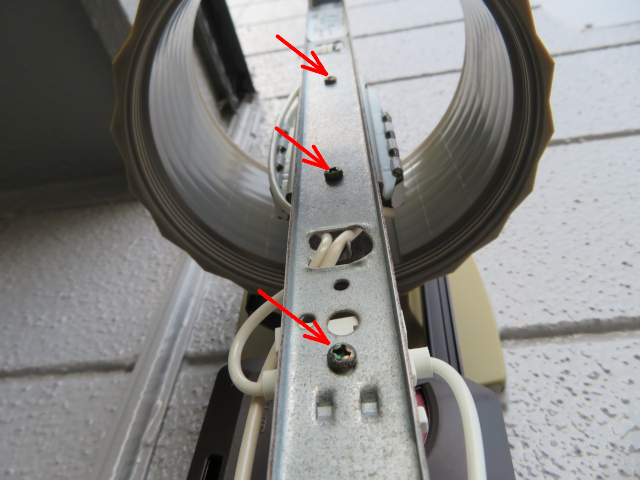

安定器、グローソケットを固定している赤色矢印のネジを外し取外します。

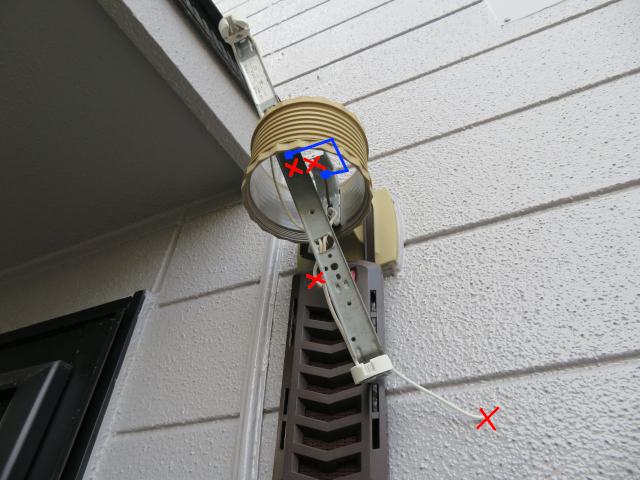

「LED蛍光灯内配線工事回路図」と同様に安定器とグローソケットの配線を切断します。
安定器に接続されていた線をギボシで直結しました。
グローソケットに接続されていた配線はそれぞれ端面を絶縁テープで処理しました。

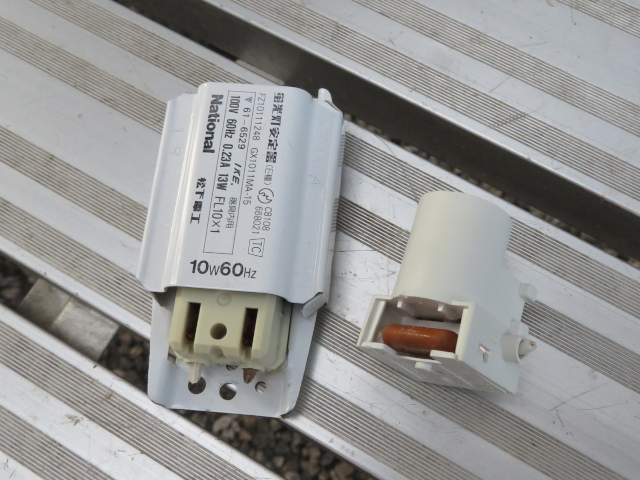

外れた安定器とグローソケット（雑音防止コンデンサ付き）です。
LED化蛍光灯交換作業完了

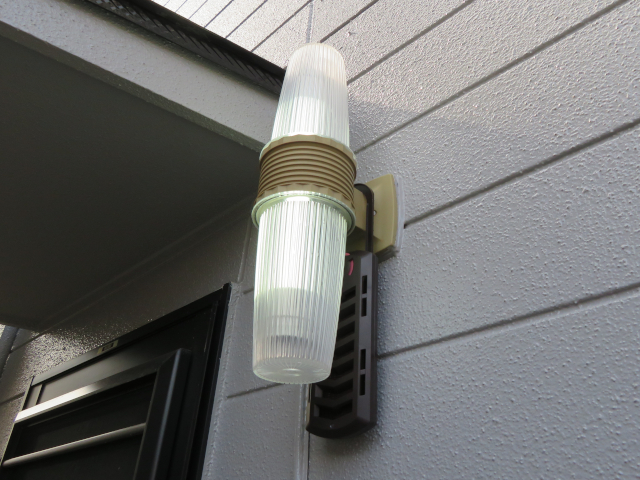

汚れを綺麗に清掃してからカバーを取り付け、点灯試験、OK！かなり明るくなり大満足です。
