玄関内側天井照明LED化

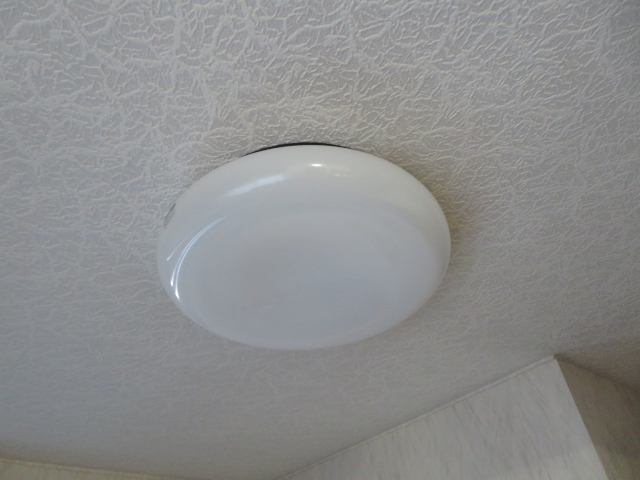

我が家の玄関内側天井照明は、引掛シーリング式では無く、天井にビス止めされています。
照明器具ごとLEDタイプの物に交換しても良いのですが、家を建てた時から使っている照明に愛着があり蛍光灯部分のみをLEDの物と交換することにしました。
玄関内側天井の蛍光灯照明（30W）を蛍光灯型LEDランプに取り替えた情報を掲載しています。
LED蛍光灯購入

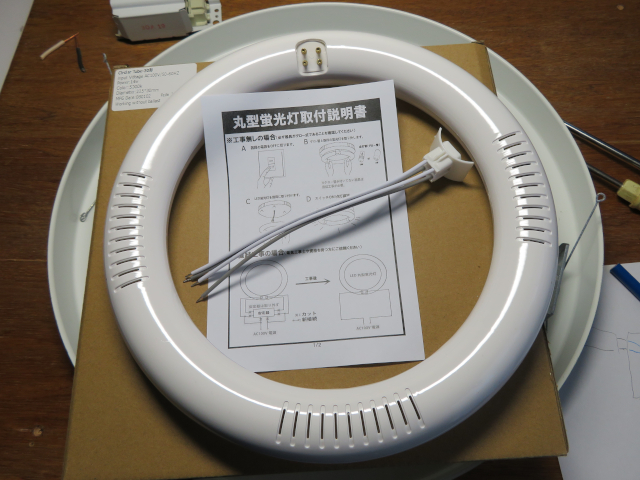

今回使用した蛍光灯型LEDランプは、eco brightの「led蛍光灯 丸型 30形・・・・・ 昼白色 サークライン グロー式工事不要」という製品です。
Amazonで送料込み1,550円で購入しました。
配線工事の説明書と、配線替え用ランプソケット（今回使いません）が付属していました。
LED蛍光灯内配線工事回路図
グロー球タイプの場合は、グロー球を外して取り付け可能とありますが、この方法はあまり良くないと思っています。
わざわざ安定器を通して電源を供給するのは電気の消費が勿体無いこと、安定器等の寿命も考えると不要な物は全て外して配線替えを行います。
蛍光灯内の配線図です。
蛍光灯ソケットに刺さる蛍光ランプ部分がLEDランプに代わります。
蛍光灯ソケット両端にAC100Vの電源を直接接続するよう配線を変えます。
赤色✕印の部分は切断します。
安定器側で外した箇所は接続します。
既設蛍光灯取外し

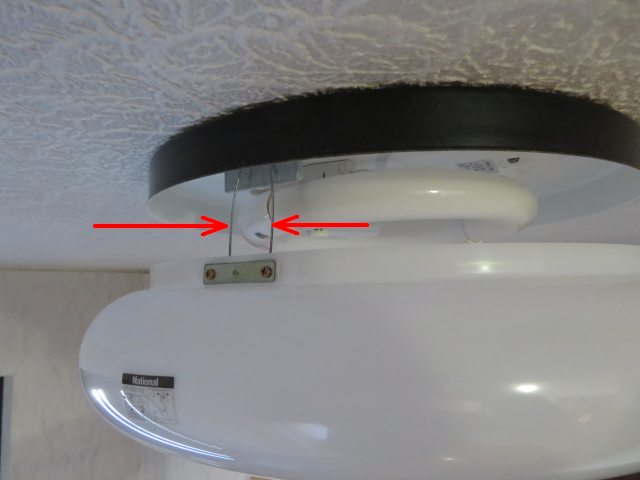

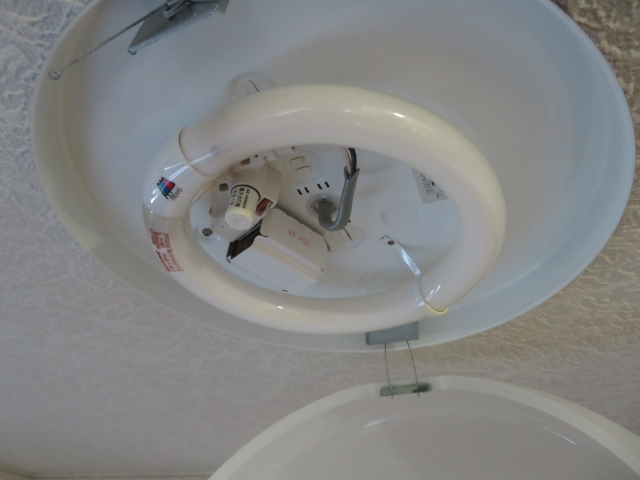

カバーを下に引き下げ、赤色矢印の止め金具を内側に押して外す
逆側も同様に外す蛍光灯も外す
蛍光灯、グロー球を外す

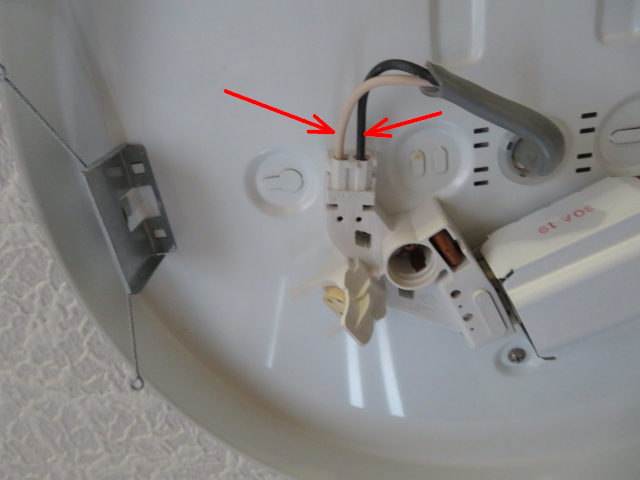

赤色矢印の電源線を外す（外し方、事項掲載）

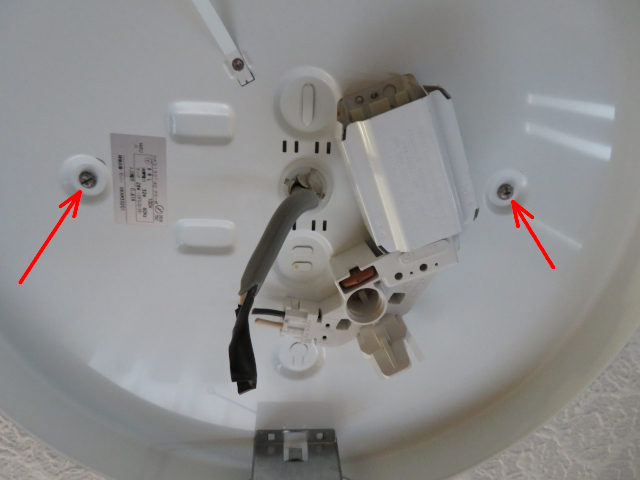

赤色矢印の天井固定ネジを外す
LED化蛍光灯内配線作業等
既設蛍光灯を天井から外す際に電源線が上手く外れませんでした。

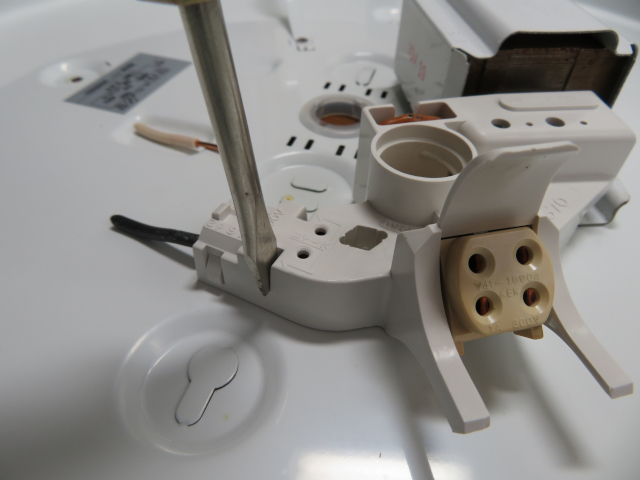

何故か同じやり方なのですが机上で写真の様にマイナスドライバーを刺し込むと外れました。
外した蛍光灯は、ソケットが一体化しているので、少し工夫が必要でした。
テスターで導通を調べ「LED蛍光灯内配線工事回路図」と同じである事を確認しました。

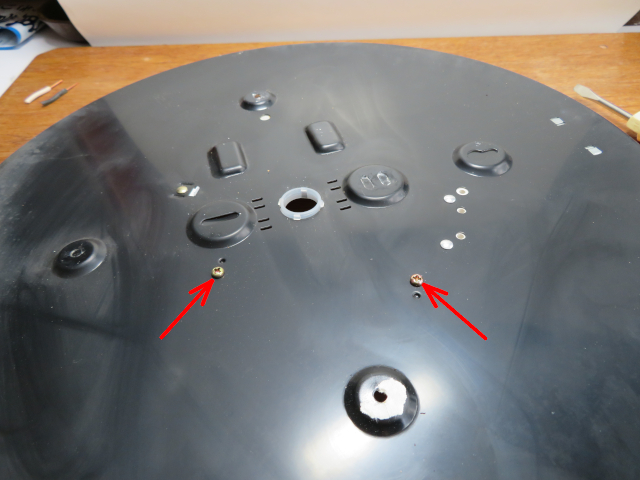

天井面側、安定器を固定している赤色矢印のネジを外します。
安定器を赤色矢印方向に引き抜き外しました。

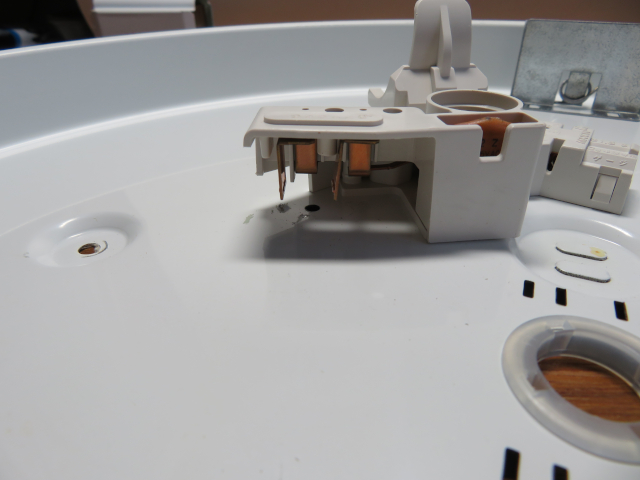

安定器が接続されていた端子です。

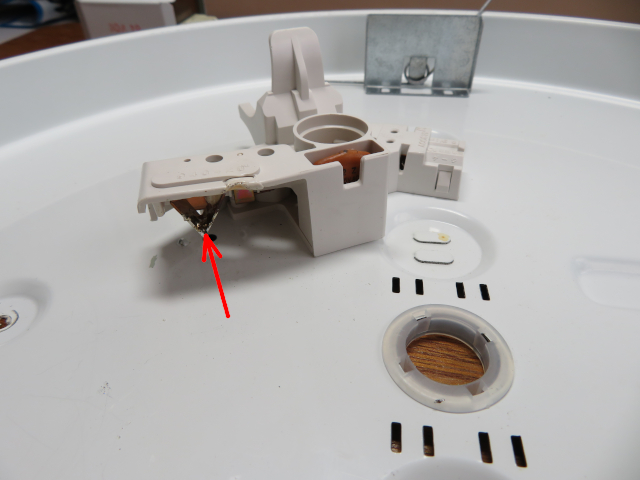

この端子を曲げ半田付けしました。

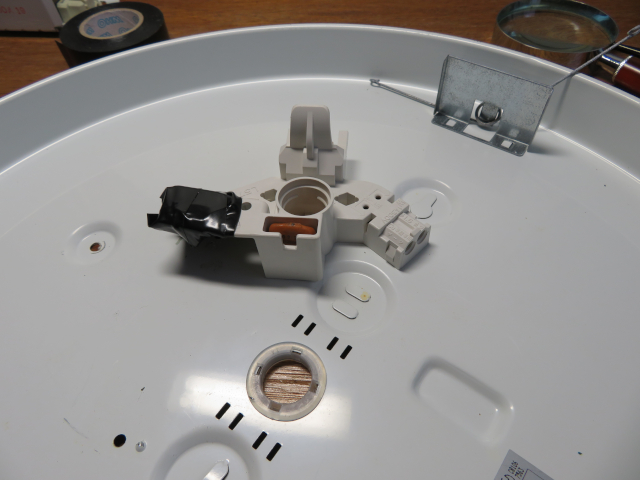

絶縁テープで絶縁処理しました。

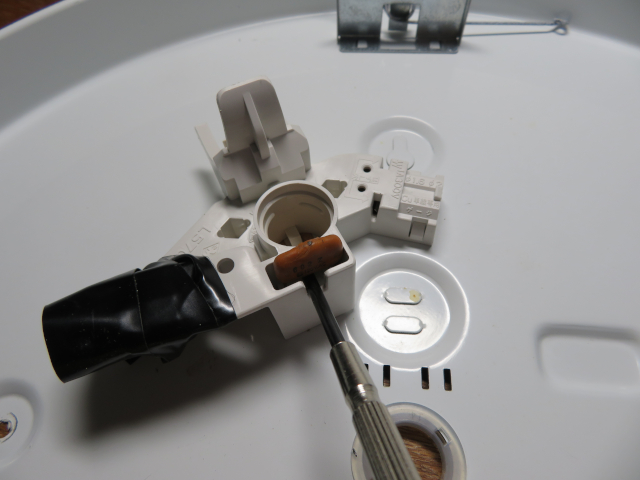

雑音防止コンデンサをマイナスドライバーで外しました。（刺し込まれているだけでした）
LED化蛍光灯交換作業完了

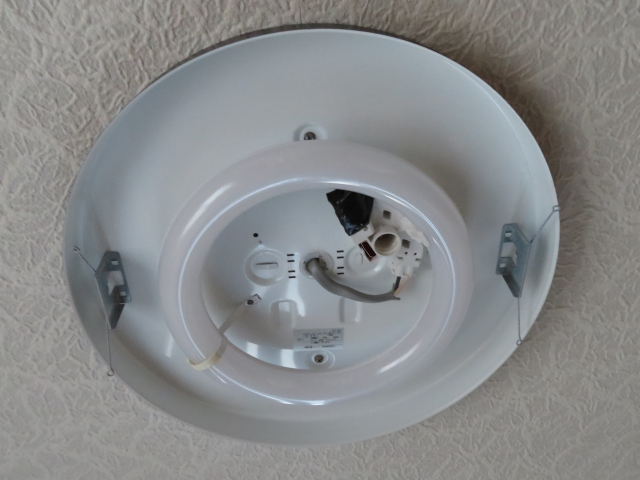

蛍光灯取外しの逆手順で天井に取付け、購入した「led蛍光灯 丸型 30形」をソケットに差し込みました。

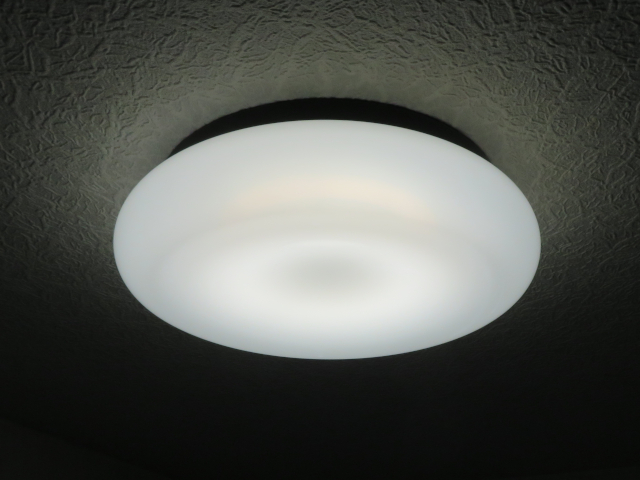

カバーを取り付け、点灯試験、OK！かなり明るくなり大満足です。
