ダイニング2灯式天井照明LED化

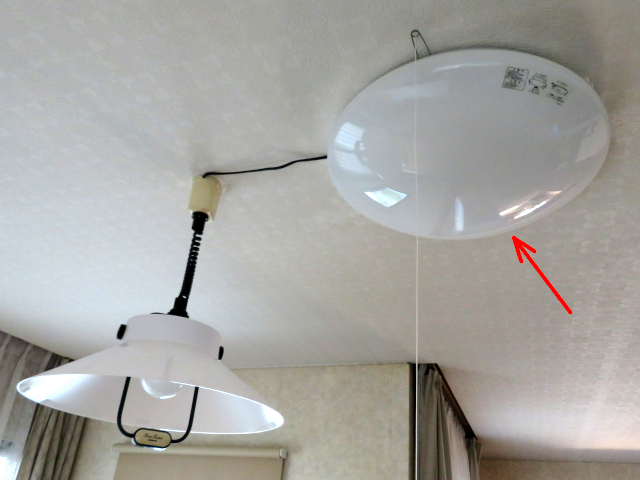

我が家のダイニング天井照明は、LEDランプ照明と丸形蛍光灯（2灯、30W+40W）です。
通常は天井から吊るされたLEDランプ照明を使っています。
元々、コンセント付きの丸形蛍光灯が付いていたのですが、こちらは劣化により使えなくなりコンセント無の丸型蛍光灯を同様の使い方が出来る様に配線を一部変更して使っています。
二つの蛍光灯照明の電源は同一の為、壁スイッチにONにすると両方の照明が点灯する事になり不便なので、蛍光灯のみの交換でLED化をしました。
ダイニング天井の丸形蛍光灯（2灯、30W+40W）を蛍光灯型LEDランプに取り替えた情報を掲載しています。
LED丸形蛍光灯購入

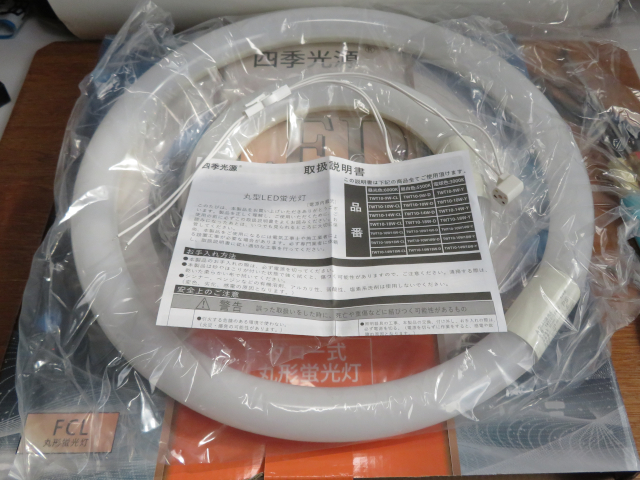

今回使用した蛍光灯型LEDランプは、四季光源の「30形40形丸型蛍光灯LED 30形・・・・・ 昼白色」という製品です。
Amazonで送料込み3,260円で購入しました。
配線工事の説明書と、配線替え用ランプソケット（今回使いません）が付属していました。

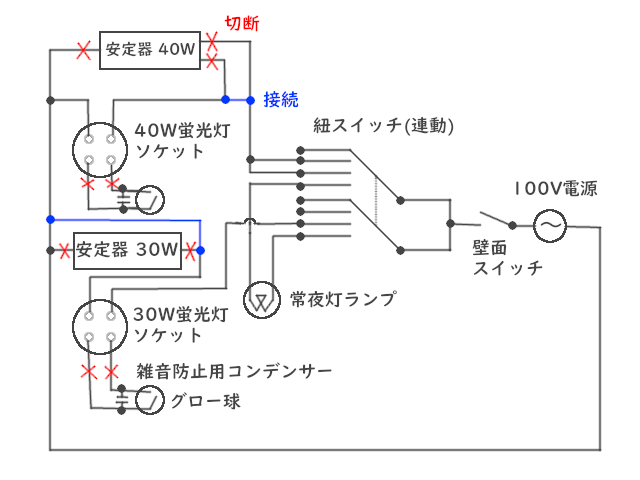

LED蛍光灯（2灯式）内配線工事回路図
グロー球タイプの場合は、グロー球を外して取り付け可能とありますが、この方法はあまり良くないと思っています。
わざわざ安定器を通して電源を供給するのは電気の消費が勿体無いこと、安定器等の寿命も考えると不要な物は全て外して配線替えを行います。
蛍光灯の紐スイッチを使って、1灯、2灯、常夜灯が順次点灯する様にしています。
蛍光灯内の配線図です。
蛍光灯ソケットに刺さる蛍光ランプ部分がLEDランプに代わります。
蛍光灯ソケット両端にAC100Vの電源を直接接続するよう配線を変えます。
赤色✕印の部分は切断します。
安定器側で外した箇所は接続します。
既設2灯式蛍光灯取外し

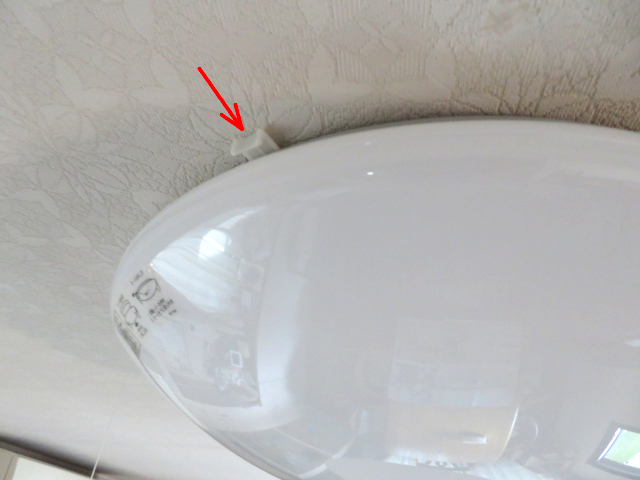

赤色矢印のツマミ（両側2か所）を同時に内側に押して外します。

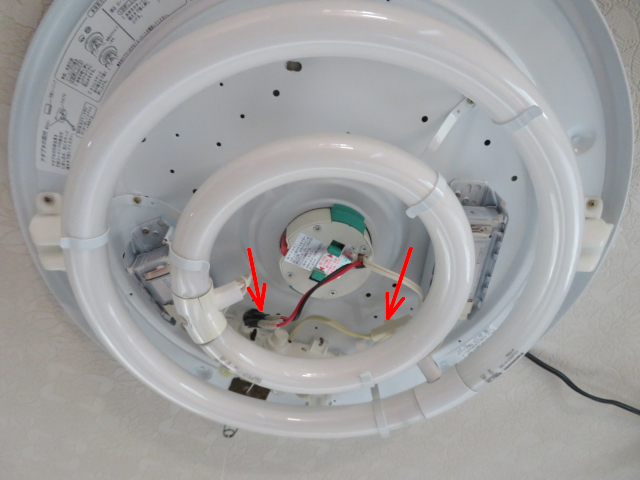

赤色矢印の電源コネクターを外します。（赤黒線は隣のLEDランプ照明への電源線でギボシ接続を外します）
真ん中、照明器具固定用アダプター解除して2灯式蛍光灯を外します。

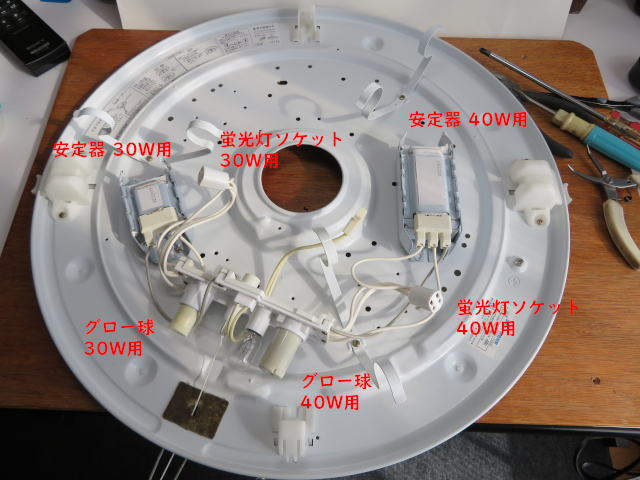

LED化蛍光灯内配線作業等
テスターで導通を調べ「LED蛍光灯（2灯式）内配線工事回路図」と同じである事を確認しました。

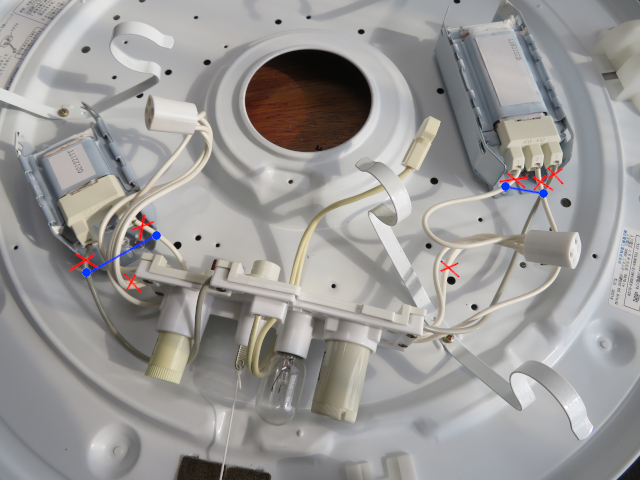

「LED蛍光灯（2灯式）内配線工事回路図」に従い配線の切断を行いました。
天井面側、赤色矢印のネジを外し、30W用安定器と40W用安定器を外しました。
グロー球を外しました。

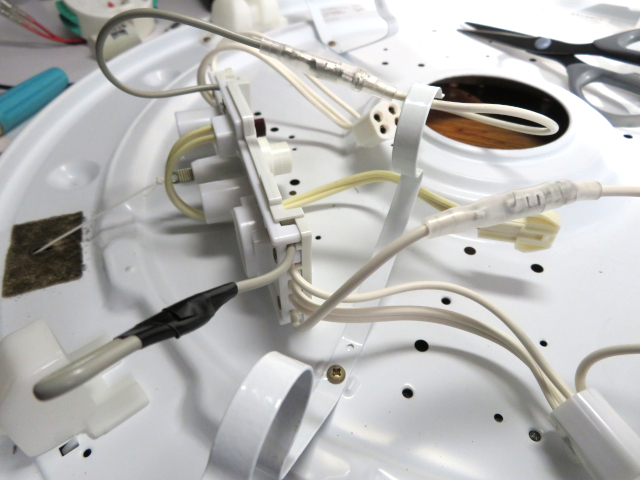

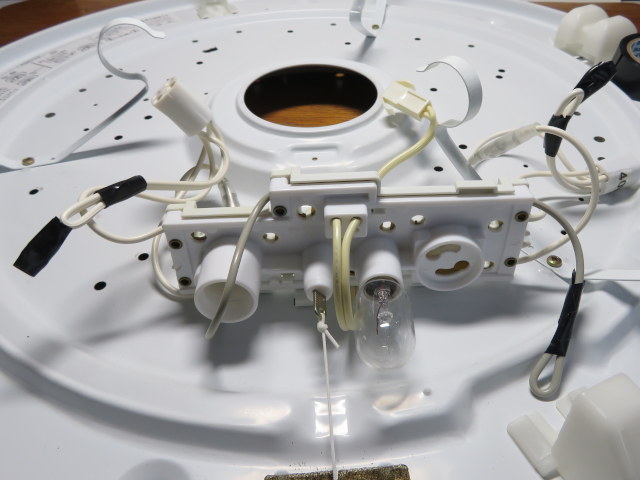

外した配線をギボシ端子で接続しました。
使用しない配線の端面を絶縁テープで処理しました。
念の為、紐式スイッチを順次切り替え、テスターで導通を調べ誤りの無いことを確認しました。
LED化蛍光灯交換作業完了

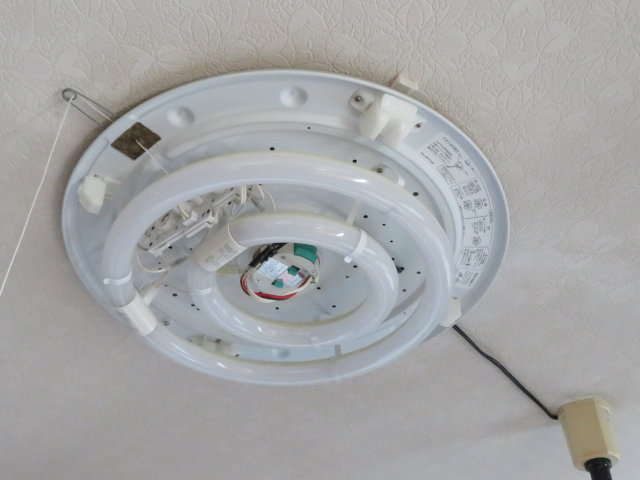

蛍光灯取外しの逆手順で天井に取付け、購入した「led蛍光灯」をソケットに差し込みました。

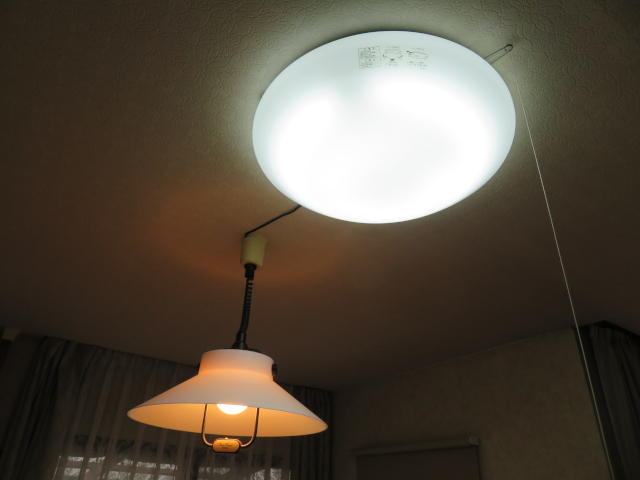

カバーを取り付け、紐式スイッチを2灯、1灯、常夜灯、消灯と切替点灯試験をしました。
OK！かなり明るくなり大満足です。
